Abgleichanleitung für SABA-Wildbad W

Abgleichen des AM-Teiles
1. Ca. -4,5 Volt auf Regelspannung (Punkte R und Y) drücken
2. Lautsprecher und NF-Spannungsmesser an Ausgangsbuchsen abschließen
3. Drucktaste M drücken
4. Meßsender 472 kHz, AM moduliert, an Gitter der Mischröhre ECH 81 legen

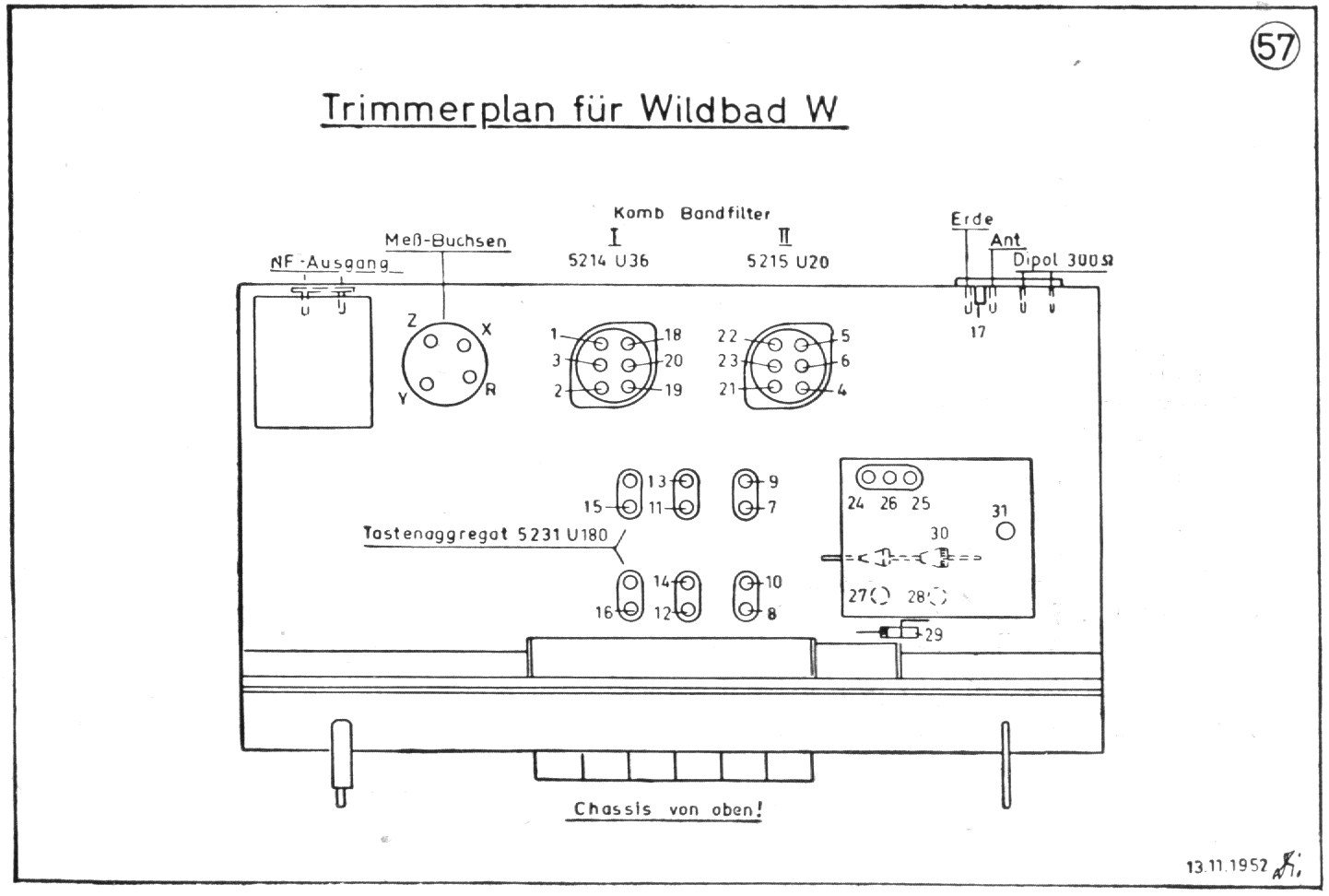

5. ZF-Abgleich 472 kHz, Kombinations-Bandfilter II (Nr. 5215 U 20)
  1. Kopplung mit Pos. 1 unterkritisch einstellen (durch Linksdrehen).
  2. Beide Kreise, Pos. 2 und 3, auf Maximum am NF-Spannungsmesser abgleichen.
  3. Erforderlichenfalls 1. und 2. wiederholen.
  4. Kopplung mit Pos. 1 jetzt (durch Rechtsdrehung) kritisch einstellen, das ist auf Maximum bringen. Danach soweit unterkritisch koppeln, bis die maximale Spannung um 5%, gefallen ist.
6. ZF-Abgleich 472 kHz: Kombinations-Bandfilter I (Nr. 5214 U 36)
  1. Kopplung mit Pos. 4 unterkritisch einstellen.
  2. Beide Kreise, Pos. 5 und 6 auf Maximum abgleichen.
  3. Erforderlichenfalls 1. und 2. wiederholen.
  4. Kopplung mit Pos. 4 jetzt kritisch, das ist auf Maximum, einstellen. Danach soweit unterkritisch koppeln, bis maximale Spannung um 5% gefallen ist.
7. Oszillator-, Vorkreis- und ZF-Saugkreis-Abgleich
  1. Kontrolle: Bei Zeiger-Rechtsanschlag muß der Zeiger auf entsprechender Skalen- Marke stehen. Dabei muß das Rotorpaket des Oszillators bündig im Stator stehen.
  2. Meßsender über Kunstantenne (200 pF und 400 Ohm in Serie) an Antennenbuchsen legen.
Abgleichen des FM-Teiles
1. Drucktaste UK drücken
2. Voltmeter mit 10V Vollausschlag (RI >= 500 kOhm) an Buchsen X und Y schalten.

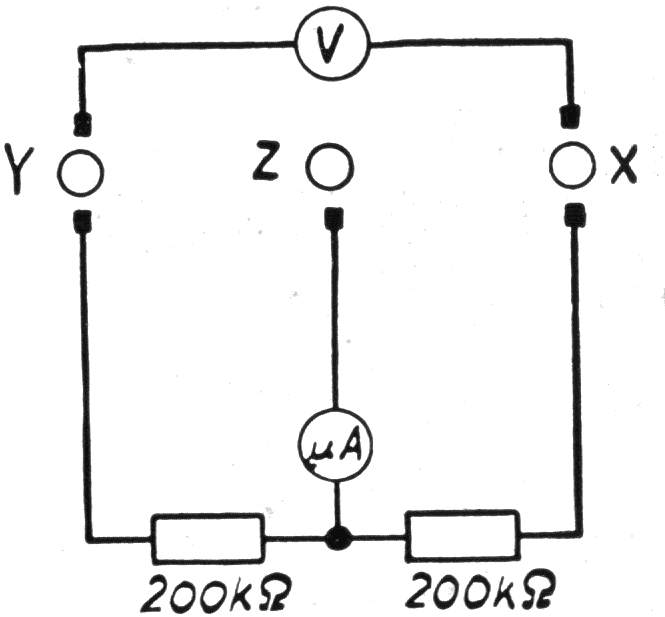

3. Microampermeter mit Nullpunkt in der Mitte an Buchsen X-Y und Z gemäß Fig.1 anschließen.
4. Meßsender 10.7 MHz, unmoduliert, Ausgangskabel abgeschlossen, an Gitter der Mischröhre ECH 81 legen.
5. ZF-Abgleich 10,7 MHz: Kombinations-Bandfilter II (Nr. 5215 U 20)
  1. Entkoppeln des Filters durch Linksdrehen von Pos. 18
  2. Primärkreis, Pos. 19 auf Maximum am Voltmeter abgleichen.
  3. Sekundärkreis, Pos. 20, auf Nulldurchlauf im gradlinigen Teil der Diskriminatorkurve am Microamperemeter einstellen.
6. ZF-Abgleich 10,7 MHz: Kombinations-Bandfilter I (Nr. 5214 U 36)
  1. Kopplung der beiden Kreise mit Pos.21 unterkritisch einstellen.
  2. Beide Kreise, Pos. 22 und 23, auf Maximum am Voltmeter abgleichen.
  3. Kopplung mit Pos. 21 jetzt kritisch einstellen, das ist Maximum am Voltmeter
7. Meßsender 10,7 MHz jetzt 30% AM moduliert.
8. ZF-Abgleich 10,7 MHz: Kombinations-Bandfilter II (Nr. 5215 U 20)
  1. Kopplung des Filters durch Rechtsdrehen von Pos. 18 soweit anziehen, bis die NF-Spannung an den Ausgangsbuchsen ein Minimum erreicht. Die Spannung an den Klemmen X-Y soll dabei 10 Volt betragen.
  2. Nulldurchlauf am Microamperemeter mit Sekundärkreis, Pos. 20, korrigieren und Primärkreis mit Pos. 19 auf Maximum nachgleichen.
9. Meßsender 10,7 MHz, unmoduliert, an Dipolbuchsen anschließen.
10. ZF-Abgleich 10,7 MHz: 2-Kreis-Filter im UKW-Aufsatz
  1. Kopplung der beiden Kreise mir Pos. 24 unterkritisch einstellen.
  2. Beide Kreise, Pos. 25 und 26, auf Maximum am Voltmeter abgleichen.
  3. Kopplung mit Pos. 24 jetzt kritisch einstellen, das Maximum am Voltmeter.
11. UKW-Meßsender an Diplobuchsen.
12. UKW-Abgleich des UKW-Aufsatzes. (Nr. 5216 U 40)
  1. UKW-Meßsender und Empfängerabstimmung auf 88Mhz einstellen, C-Abgleich von Oszillator und Anodenkreis der Vorröhre EF80: Pos.27, dann 28 auf Maximum am Voltmeter abgleichen.
  2. UKW-Meßsender und Empfängerabstimmung auf 98Mhz einstellen, L-Abgleich des Oszillators durch Drehen des Seilnippels: Pos.29 auf Maximum am Voltmeter abgleichen.
    L-Abgleich des Anodenkreises der Vorröhre EF80 durch Kernverstellung: Pos. 30 auf maximum am Voltmeter abgleichen.
  3. UKW-Meßsender und Empfängerabstimmung auf 92Mhz einstellen, L-Abgleich des Antennenkreises: Pos. 31 auf Maximum am Voltmeter abgleichen.
  4. Zum genauen Abgleich 1 ..3 wiederholen.
